工程案例

XX省應急保障中心無人機應急建設

項目背景

近年來地質災害及其他緊急狀況時有發生，常規應急手段難以快速有效地實現應急監測、應急測繪等，隨著無人機遙感及無人機監測等技術手段日趨成熟，XX省應急保障中心決定采用無人機航測及監測設備系統作為新時期的應急救援裝備。

測量要求

實現1:1000高精度生產測量，正射影像成果

定點監測要求：實現5公里高清圖傳，及4G回傳（視頻回傳到指揮部）

系留無人機：實現長時間空中懸停，理論上達到24小時空中不間斷工作

傳統方式痛點

傳統工作方式，人工測量難以快速采集災害現場數據，無法達到快速應急保障（耗時長，復雜場景作業限制，安全系數低，作業人員風險大，資金投入高），高空定點監測，人工無法實現。

解決方案

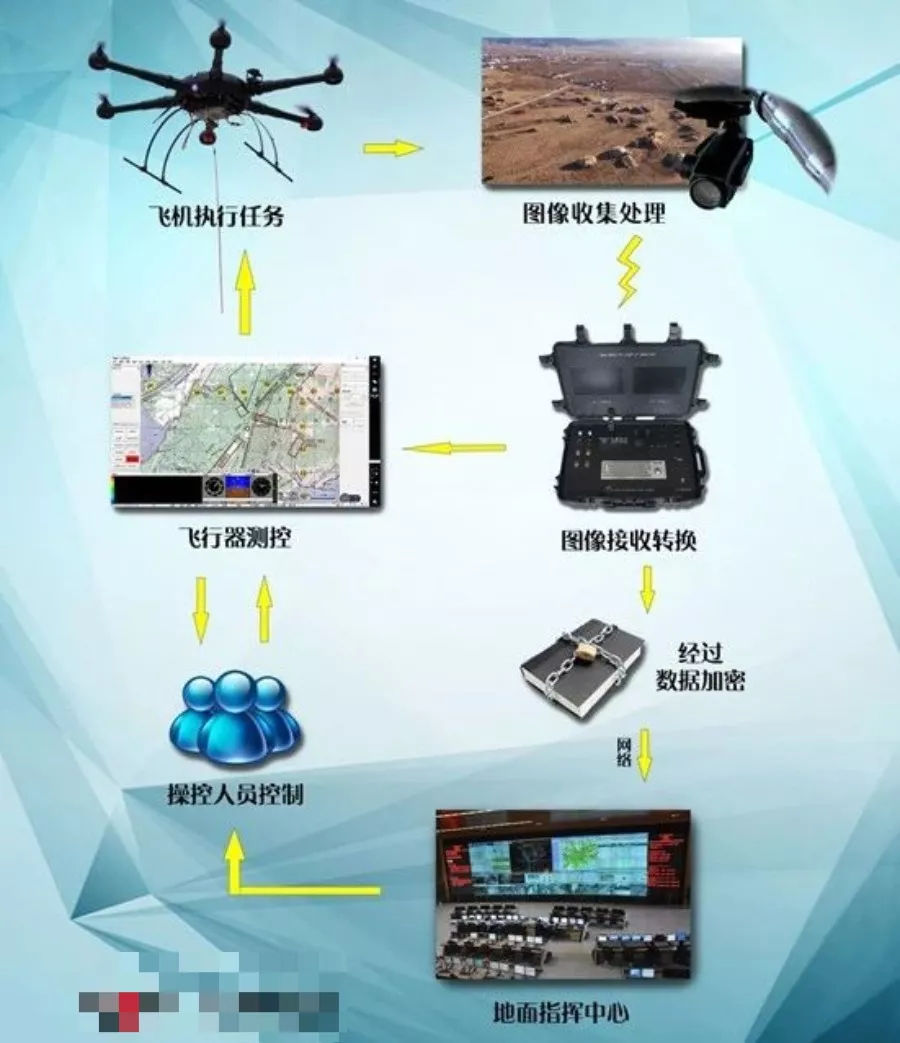

采用無人機在空中進行數據采集，可以快速采集不受地面環境影響。遠距離高清回傳及4G回傳可將現場環境實時回傳到指揮系統，及時全面的為指揮系統提供指揮信息從而幫助應急搶險時提供決策信息。

解決方案系統介紹

P560無人機航測系統

P560無人機系留無人機系統

P560無人機30倍變焦4G視頻回傳系統

項目具體實施

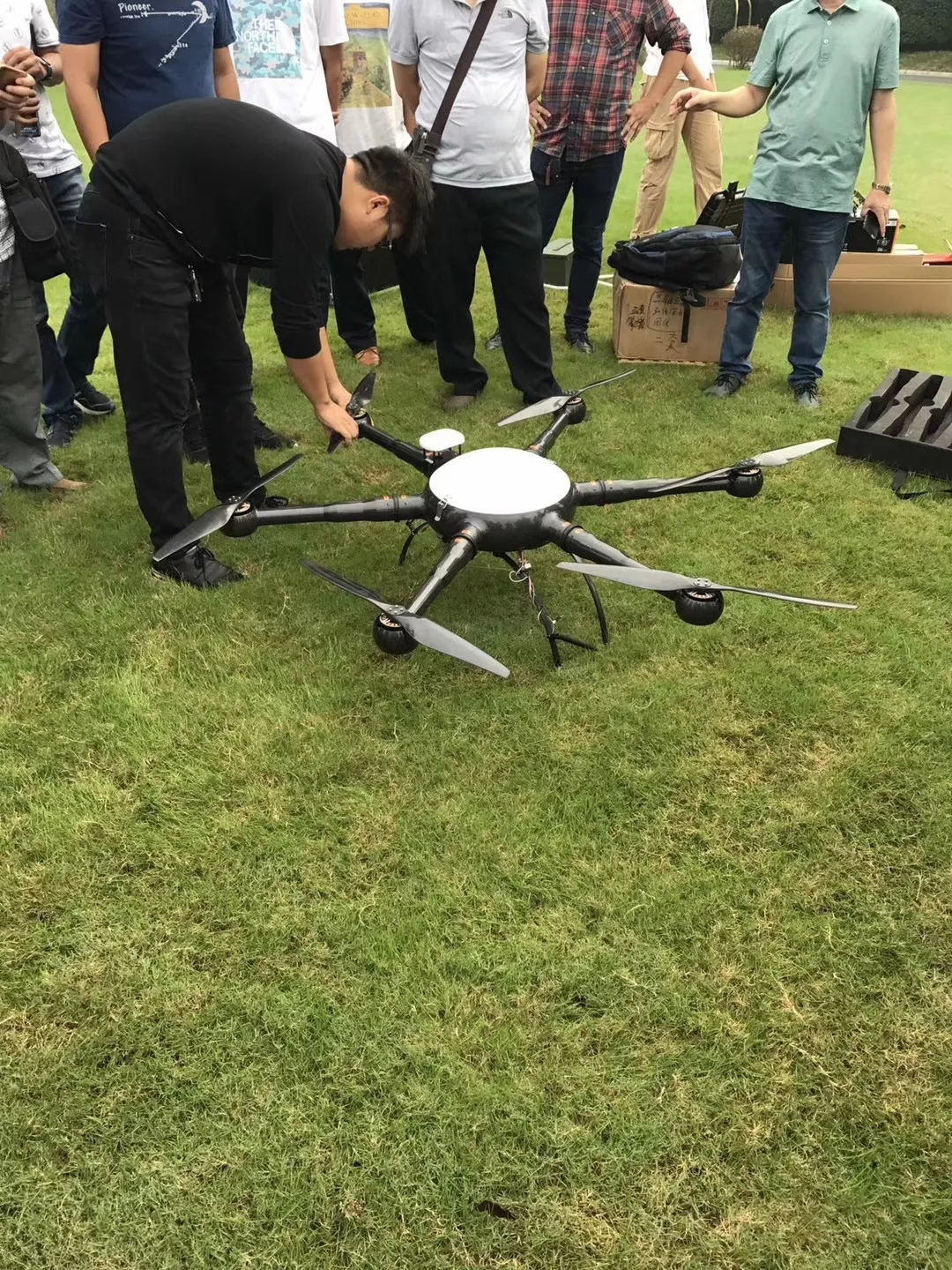

1 、飛機組裝

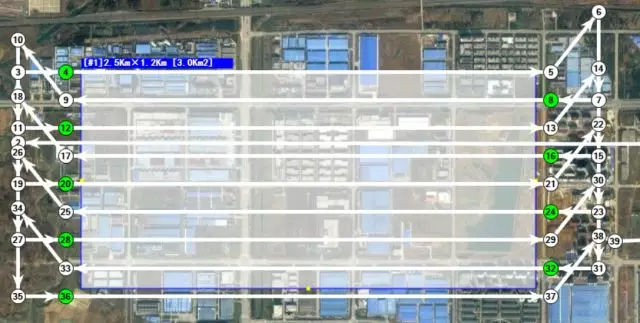

2 、進行航線規劃

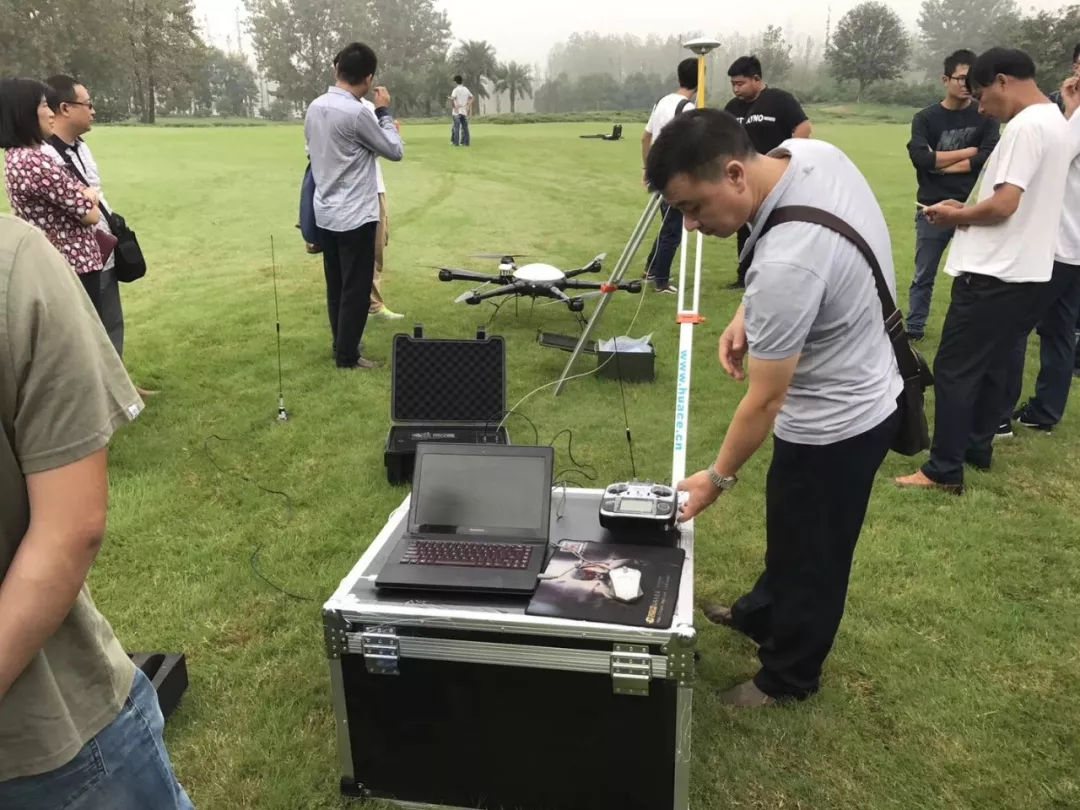

3 、進行影像數據數據采集

無人機搭載索尼A7R2A專業檢校相機，按照預定航線進行應急測量數據采集。地面布設像控點，以轉換所需坐標系統并控制數據成果精度。

4 、進行影像處理

使用專業數據處理軟件進行原始數據處理，生成滿足高精度的正射影像成果數據。

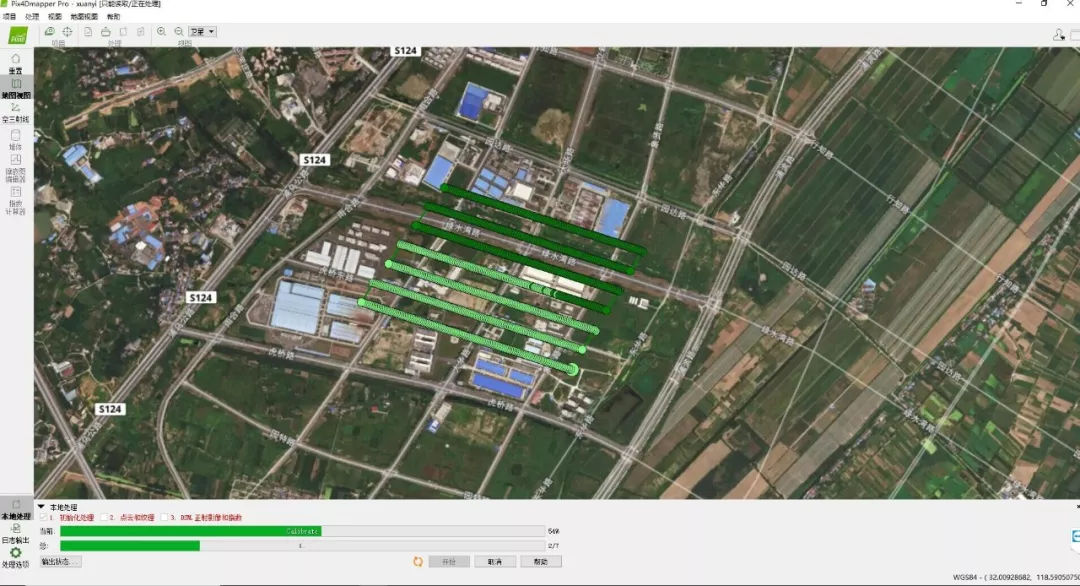

數據初始化處理

點云紋理

5 、成果

相較于人工應急測量，降低了人員作業風險性，不需要救援人員以身犯險即可以采集到救援現場環境信息，輔助救援工作開展，作業效率提高10倍以上。

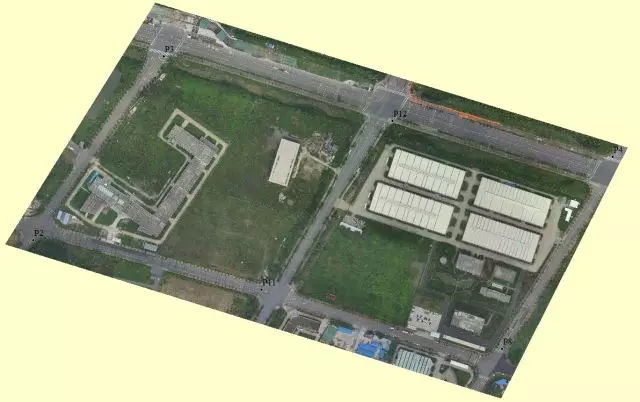

經過內業處理生成正射影像圖

▲精度驗證對控制點精度進行檢查

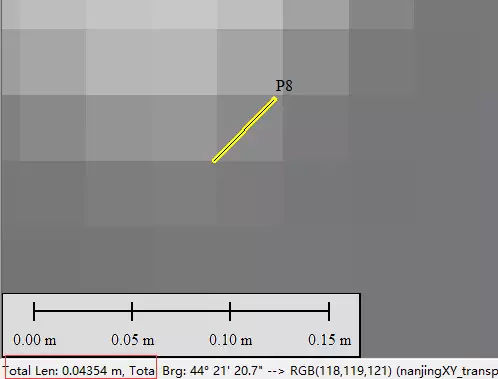

P8號像控點精度誤差為4.3cm

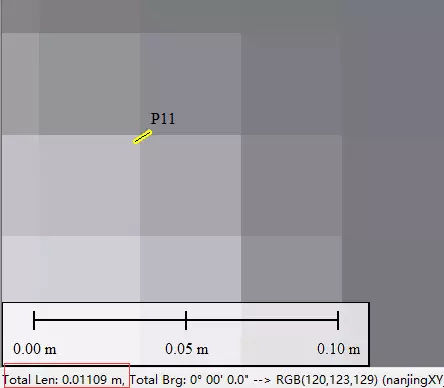

P11號像控點精度誤差為1.1cm

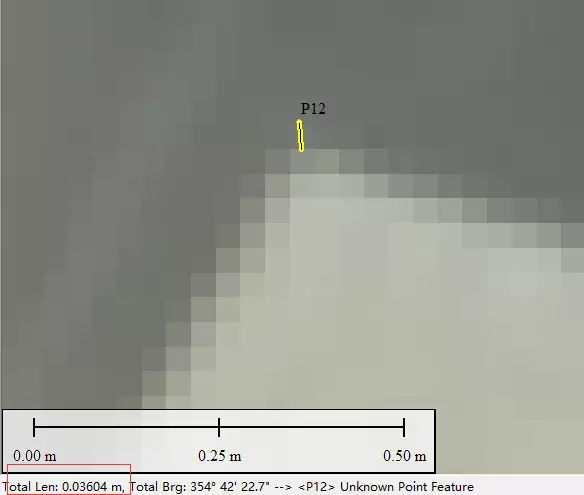

P12號點的精度誤差為3.6cm

定點長時間監測

P560無人機搭載5km高清圖傳和30倍變焦相機，配合系留無人機系統，可實現無人機在空中長時間懸停，可以在人員到達不了的高空實現長時間定點監測，拍攝視頻可通過4G網絡上傳到指揮系統進行定點監測或應急搶險監察指揮�？蓪�(shí)現24小時應急搶險救災。第一時間將真實全面的監測現場信息傳到指揮。

結論

無人機系統滿足應急保障測繪、定點監測、遠距離4G視頻回傳等需求。在應急保障事件處理方面具有非常大的優勢。從有人到無人，從低效到高效，從全面實時監控的不可能到實現。我們相信，無人機系統的應用將會逐步應用在更多領域。做專業級無人機，我們是認真的！
